RECOIL STARTER MFS9.9B2 Tohatsu EPC Parts Catalog

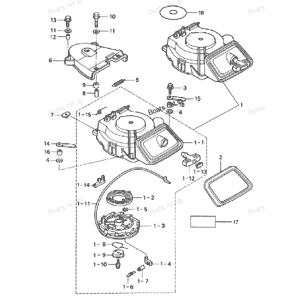

RECOIL STARTER



Parts on group RECOIL STARTER:

Pos. Part No Qty Parts name Comments
1. 3R3-05090-1 [1]   RECOIL STARTER
1-1. 3H8-05105-0 [1]   STARTER CASE
1-10. 3R3-05138-0 [1]   BOLT, STARTER SHAFT
1-11. 3R3-05013-0 [1]   STARTER ROPE , ∅5-1800
1-12. 3C8-05019-0 [1]   STARTER HANDLE
1-13. 3R3-05131-0 [1]   CAP, STARTER HANDLE
1-14. 3R3-05252-0 [1]   STARTER LOCK
1-15. 3R3-05216-0 [1]   SPRING
1-2. 3H8-05004-0 [1]   STARTER SPRING
1-3. 3R3-05106-0 [1]   REEL
1-4. 3R3-05003-0 [1]   RATCHET
1-5. 3R3-05011-0 [1]   E-RING, D=10
1-6. 3R3-05012-0 [1]   RETURN SPRING
1-7. 3H8-05123-1 [1]   RATCHET GUIDE
1-8. 3R3-05007-0 [1]   FRICTION SPRING
1-9. 3R3-05006-0 [1]   FRICTION PLATE
11. 3c8-66308-0 [4]   WASHER, 6.5 - 16 - 1.5
12. 3A0-76079-0 [2]   COLLAR, 6.2 - 9 - 7.4
13. 910113-0620 [2]   BOLT
14. 309-06972-0 [1]   CLAMP, 6.5 - 47.5P
15. 398-06972-0 [1]   CLAMP, 6.5 - 67P EF Only
16. 3H6-63619-1 [1]   COLLAR, 6.5 - 10.5 - 10 2 for EF
17. 3H6-72026-0 [1]   LABEL, RESISTANCE SPARK PLUG
18. 3R0-72181-0 [1]   LABEL, CAUTION "B"
2. 3R3-67503-0 [1]   SEAL RUBBER, STARTER
3. 910103-0620 [2]   BOLT or 910113-0620, 1 for EF
3. 910113-0630 [1]   BOLT 2 for EF
4. 3c8-66308-0 [3]   WASHER, 6.5-16-1.5
5. 3R3-05258-0 [1]   ARM SPRING
6. 3R3-06308-0 [1]   BELT COVER
7. 3F3-76042-1 [2]   NUT
8. 3R3-06303-0 [2]   COLLAR, 6.2 - 9 - 21
9. 3R3-06302-0 [2]   RUBBER MOUNT
